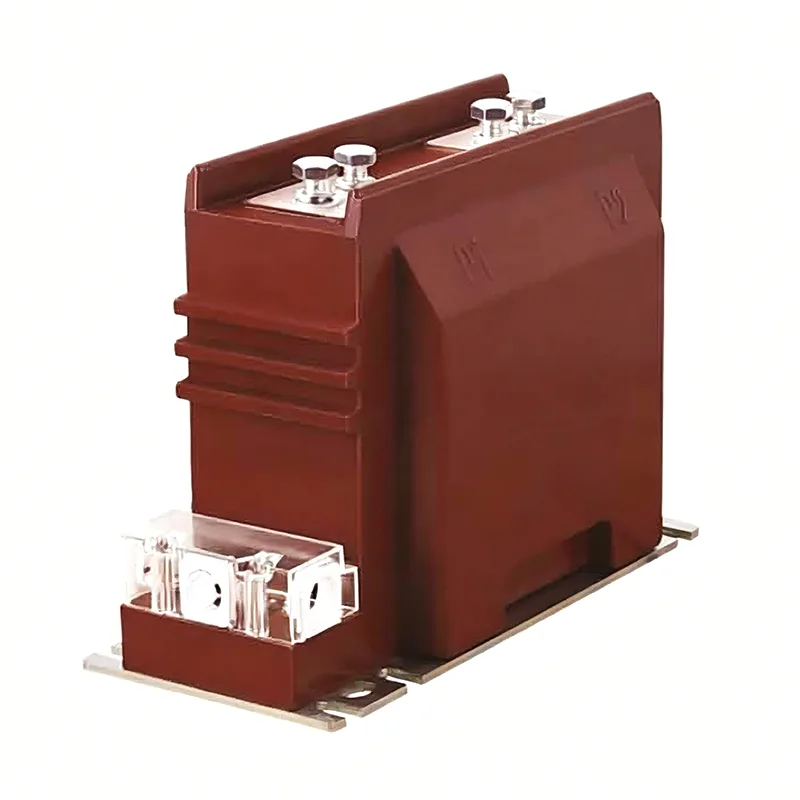

11 Kv Strømtransformer

Youbians højkvalitets 11 Kv Current Transformer spiller en rolle i strømkonvertering og elektrisk isolation. Strømmen i elproduktions-, transformations-, transmissions-, distributions- og forbrugslinjer varierer meget, lige fra nogle få ampere til titusindvis af ampere. Af hensyn til måling, beskyttelse og kontrol er det nødvendigt at konvertere til en relativt ensartet strøm. Derudover er spændingen på ledningen generelt høj, og direkte måling er meget farlig. Dahu Electric inviterer dig til vores fabrik for at købe de nyeste, bedst sælgende, overkommelige og højkvalitets 11 kV strømtransformatorer. Vi ser frem til at arbejde sammen med dig.

11 Kv Current Transformer model

Første bogstav: L - strømtransformer

Andet bogstav: A - gennemgående vægstil; Z-stolpe type; M-skinne type; D - Enkeltgennemløbstype; V - omvendt struktur; J - Nulsekvens

Til jordingsformål; W - Anti forurening; R - Bare viklingstype

Tredje bogstav: Z - epoxyharpiks støbning type; C - Keramisk isolering; Q - Gasisoleret medium; W - Speciel til beskyttelse af mikrocomputere

Fjerde bogstav: B - med beskyttelsesniveau; C - Differentialbeskyttelse; D-D niveau; Q - Forbedret type; J - Forbedret ZG

Femte ciffer: Produktets serienummer på spændingsniveau

Udvælgelsesgrundlag

nominel spænding

Strømtransformatorens nominelle spænding skal være større end nominel spænding for installationspunktlinjen.

transformationsforhold

Alle bør beregne den aktuelle IC baseret på en belastning og vælge det aktuelle transformatorforhold. Der er forskellige specifikationer for mærkestrømforholdet for primærsiden af ​​strømtransformatorer (såsom 20, 30, 40, 50, 75, 100, 150, 2 × a/C), og den nominelle strøm på den sekundære side er normalt 1A eller 5A. Blandt dem indikerer 2 × a/C, at der er to strømforhold for det samme produkt, hvilket kan opnås ved at ændre ledningsmetoden for produktets forbindelsesstykker. Ved serieforbundet er strømforholdet a/c, og når det er parallelkoblet, er strømforholdet 2 × a/C. Generelt bør valget af strømkonverteringsforholdet til måling af strømtransformatorer sikre, at deres nominelle strøm I1n ikke er mindre end belastningsstrømmen i linjen (dvs. den beregnede IC). Hvis belastningsberegningsstrømmen i ledningen er 350A, skal strømtransformatorens konverteringsforhold vælges til 400/5. For at sikre nøjagtighedskravene for den 11 Kv strømtransformator, der bruges til beskyttelse, kan transformationsforholdet vælges til at være større.

Princippet for valg af nøjagtighedsniveau: Nøjagtighedsniveauet for den strømtransformer, der anvendes til fakturering og måling, må ikke være lavere end 0,5 niveau; Amperemeteret, der bruges til at overvåge størrelsen af ​​belastningsstrømmen i hvert indgående og udgående kredsløb, skal bruge strømtransformatorer på 1,0-3,0 niveau. For at sikre, at nøjagtighedsfejlen ikke overstiger den angivne værdi, verificeres den sekundære belastning (volt ampere) af den aktuelle transformer generelt, og den sekundære belastning S2 af transformeren er ikke større end den nominelle belastning S2n, således at den valgte nøjagtighed kan garanteres. Formel til verifikation af nøjagtighed: S2 ≤ S2n.
