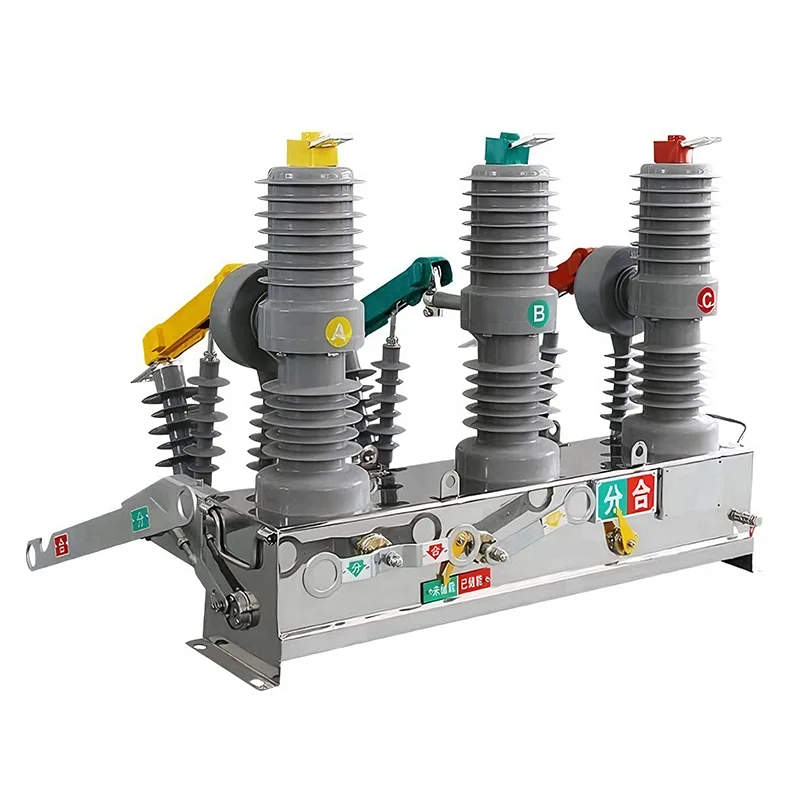

11 KV vakuumafbryder

Hos Youbian er vores design centreret omkring den 12 kV normerede standard for 11 kV vakuumafbryderen, som dækker og optimerer ydeevnekravene for 11 kV elnettet. I modsætning til gamle teknologier er disse afbrydere afhængige af et højvakuummiljø for at slukke lysbuer og derved stabilisere elnettet og sikre personalesikkerhed.

Forstå kernevakuumteknologien

"Vakuummet" i 11 Kv Vakuum Circuit Breaker refererer til miljøet inde i vakuumbueslukningskammeret (normalt omtalt som en vakuumflaske). Dette er kernen i systemet. På grund af sin overlegne dielektriske styrke (isoleringsevne) sammenlignet med luft eller olie, kan vakuum opnå mindre kontaktgab og modstå høje spændinger.

Når vores 11 Kv vakuumafbryder er i drift, sker der kontaktadskillelse inde i det permanent forseglede vakuumkammer. På grund af fraværet af gasmolekyler er der næsten intet til at vedligeholde lysbuen, hvorved der opnås hurtig fejlisolering.

Rollen af ​​vakuumbueslukningskammer i lysbueslukning

Vores udstyrs lysbueslukningsproces er præcis og øjeblikkelig. Her er vores design til at implementere dets arbejdsprincip:

1. Kontaktadskillelse: Når der detekteres en fejl, adskilles kontakterne.

2. Metaldampbue: På grund af metaldampen i kontaktmaterialet vil der kortvarigt dannes en lysbue.

3. Hurtig diffusion: På grund af vakuummiljøet vil metaldamp udvide sig og diffundere med en ekstrem hurtig hastighed.

4. Nulgennemløbsafbryder: Når strømmen krydser nul for første gang, slukker lysbuen på grund af den hurtigere genvindingshastighed for dielektrisk styrke end den hastighed, hvormed spændingen stiger og genantænder lysbuen.

Forskellen mellem vakuumafbrydere og traditionelle olie/gasafbrydere

Vi går ind for at skifte til vakuumteknologi, fordi det eliminerer miljø- og vedligeholdelsesansvaret forbundet med gammeldags olie- eller gasafbrydere. Det følgende sammenligner, hvorfor miljøvenlige afbrydere er et bedre valg til moderne infrastruktur.

Vakuumkredsløbsafbryder (VCB) Olie/luftstrømafbryder

Lysbueslukningsevne: medium/høj vakuum (forseglet) olie eller trykluft

Vedligeholdelse: Meget sjælden (livstidsforsegling) høj (olieudskiftning, rengøringskontakter)

Brandrisiko: Ingen (ingen olie og ingen SF6) Høj (olie brændbar)

Levetid: Lang (20-30 år) Kort (ældes ved brug)

Størrelse: Kompakt modulær/voluminøs

Miljøpåvirkning: Miljøbeskyttelse/risiko for olielækage eller SF6-emissioner

Ved at anvende vakuumteknologi er vores 11 Kv vakuumafbryder ikke kun sikrere, men reducerer også driftsomkostningerne betydeligt gennem hele udstyrets livscyklus.

Nominel spænding og strømparametre

Selvom disse enheder er installeret i 11kV strømforsyningsnetværket, er den nominelle spænding af 11kV vakuumafbryderen 12kV for at sikre den nødvendige sikkerhedsmargin. Den nominelle kontinuerlige strøm bestemmer den belastningskapacitet, som en afbryder kan modstå under normal drift. Vi tilbyder fleksible konfigurationer for at opfylde specifikke belastningskrav:

Mærkestrøm 630A: velegnet til standarddistributionsfødere og små industrielle belastninger.

1250A til 1600A: Designet specielt til hovedindgående linjer og tungt industrielt maskineri.

Tilpasning: Højere nominelle værdier kan leveres baseret på specifikke koblingsanlægskonfigurationer.

Kortslutningsbrudkapacitet og overholdelse

Sikker frakobling af fejl er den mest kritiske funktion af enhver vakuumafbryder. Vores 11 Kv vakuumafbryder har en kortslutningsafbrydelseskapacitet på 20kA til 31,5kA, hvilket sikrer evnen til øjeblikkeligt at fjerne store fejlstrømme uden at beskadige downstream-udstyr.

Vi overholder strengt globale produktionsstandarder. Hver enhed er udstyret med en vakuumafbryder (VCB), der overholder IEC 62271-100-standarden, hvilket sikrer ensartet præstation blandt dykkere.
