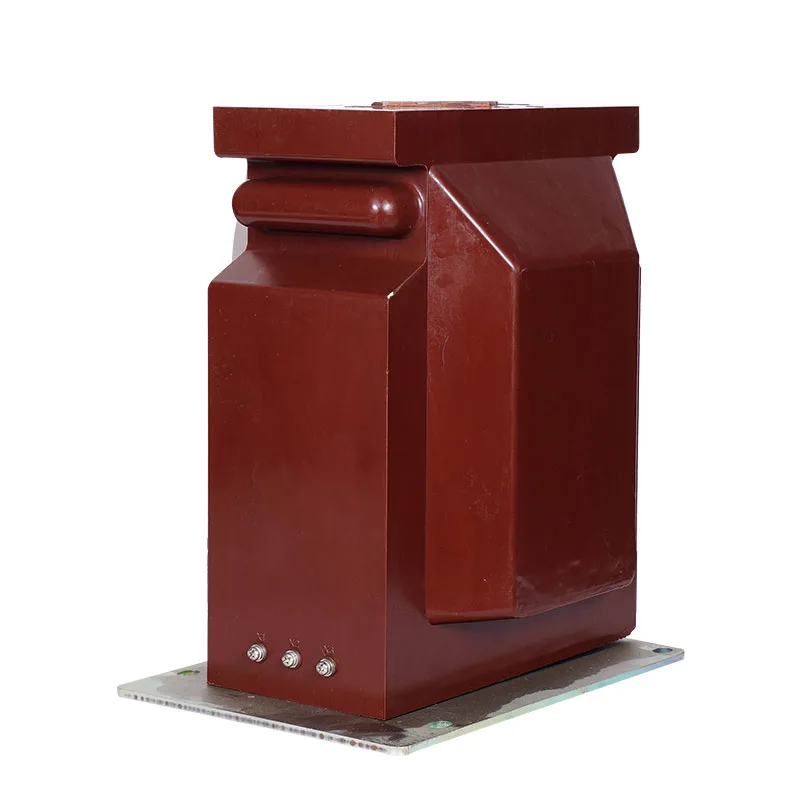

36 kV strømtransformer

Den holdbare 36 kV Current Transformer fremstillet af Youbian er en vigtig komponent, som jeg mener spiller en afgørende rolle i moderne elektriske systemer. Den måler ikke kun strøm, men udfører også vigtige opgaver såsom energiovervågning og sikring af glat drift af beskyttelsesrelæer i enkeltfasede og trefasede AC-systemer.

Materiale egenskaber

På grund af dens fremragende magnetiske egenskaber er denne stålplade meget brugt som kernemateriale til 36 kV strømtransformere i elindustrien. Koldvalsede siliciumstålplader har karakteristika af høj magnetisk permeabilitet og lavt kernetab, hvilket gør dem fremragende til energitransmission. De kan effektivt lede magnetiske felter, konvertere elektrisk energi til magnetisk energi og overføre den til andre elektriske enheder.

Epoxyharpiks er et meget brugt materiale med fremragende dielektriske egenskaber og mekanisk styrke. Specielt velegnet som primært isoleringsmateriale til 36kV strømtransformere. Fordi de dielektriske egenskaber af denne epoxyharpiks refererer til dens evne til at modstå strømflow, hvilket er afgørende for at sikre sikker og effektiv drift af elektrisk udstyr. På grund af sin høje dielektriske styrke kan epoxyharpiks modstå høje spændinger uden nedbrud, hvilket gør den til et ideelt valg til isolering af strømtransformatorer.

Epoxyharpiksstøbegods fremstilles ved at hælde epoxyharpiks i forme, hvilket giver stabil isolering til 36kV strømtransformere. Støbeprocessen sikrer et ensartet og sømløst isoleringslag, der effektivt forhindrer elektrisk nedbrud og lækage. Derudover blokerer isolering miljøfaktorer såsom fugt, støv og kemikalier, hvilket yderligere forbedrer beskyttelsen af ​​interne komponenter. Denne fremstillingsmetode sikrer kvaliteten og pålideligheden af ​​støbegodset, hvilket gør det til et af de almindeligt anvendte isoleringsmaterialer i elindustrien.

Kobbertråde bruges typisk til viklinger af 36 kV strømtransformere. Disse materialer har høj ledningsevne og mekanisk holdbarhed og kan effektivt transmittere strømsignaler, mens de modstår driftsbelastning.

Produktegenskaber

Mellemspændingsstrømtransformer til indendørs applikationer, i stand til proportionalt at konvertere flere primærstrømme

Konverter i fase til målbar og standardiseret sekundær strøm.

Disse transformere er fuldstændigt harpikshærdede i polyurethan, og en af ​​deres hovedfunktioner er at fungere som strømtransformatorer og samleskinnebeslag.

Disse CT'er er velegnede til måling og beskyttelsesformål.

Hybride spændingsstrømtransformatorer kan også bruges som multi-core strømtransformatorer. Det maksimale antal kerner afhænger af den valgte belastning og nøjagtighedsniveau.

Strømtransformeren kan valgfrit sørge for primær eller sekundær genforbindelse.

På en primærstrømtransformer, der kan gentilsluttes, er det muligt at vælge mellem to primære nominelle strømme, afhængig af den konkrete situation

Tilslutningsmetoden er parallel eller seriel. Den primære nominelle strøm kan kun opnås i forholdet 1:2.

På en 36 kV strømtransformator, der kan gentilsluttes gennem et eller flere sekundære udtag, opnås gentilslutning

Den primære nominelle strøm kan opnås i forskellige forhold.
