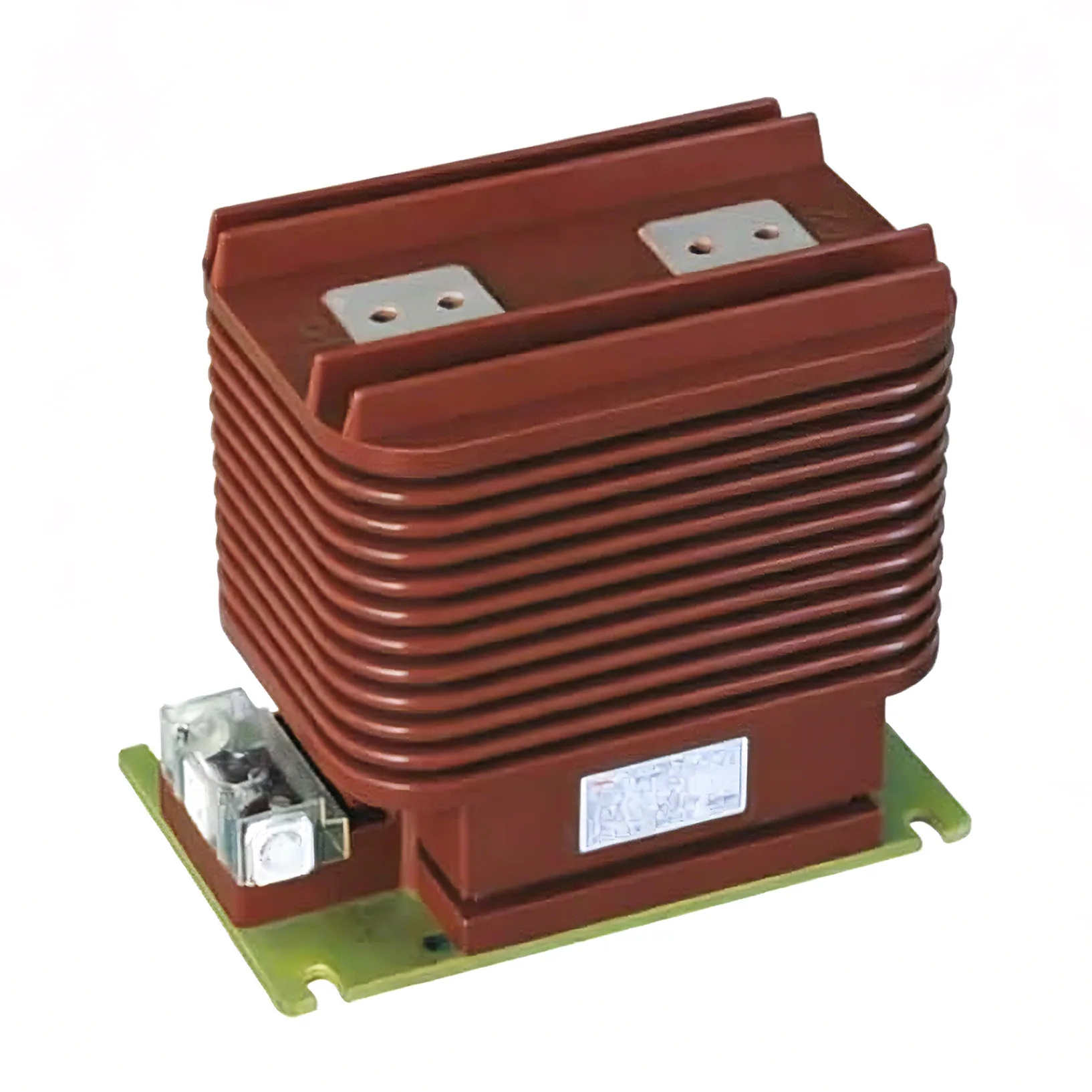

24 kV strømtransformer

24 kV strømtransformatoren fremstillet af Youbian er en vigtig komponent i indendørs koblingsudstyr. Hvis du bruger indendørs koblingsudstyr, er vores produkt helt sikkert egnet til dig og spiller en afgørende rolle i moderne elektriske systemer. Den måler ikke kun strøm, men skal også udføre vigtige opgaver såsom energiovervågning og sikring af en jævn drift af beskyttelsesrelæer i enkeltfasede og trefasede AC-systemer.

Funktioner

Ud over dielektriske egenskaber har epoxyharpiks også fremragende mekanisk styrke. Dette materiale har høj trækstyrke, hvilket betyder, at 24 kV strømtransformatoren kan modstå betydelige mekaniske belastninger uden deformation eller brud. Dette giver stabil hjælp til at beskytte strømtransformatorens indre komponenter mod eksterne kræfter og vibrationer.

Epoxyharpiksstøbegods fremstilles ved at hælde epoxyharpiks i forme, hvilket giver meget sikker isolering til strømtransformatorer. Støbeprocessen sikrer også et ensartet og sømløst isoleringslag, der effektivt forhindrer elektrisk nedbrud og lækage. Derudover blokerer isolering miljøfaktorer såsom fugt, støv og kemikalier, hvilket yderligere forbedrer beskyttelsen af ​​interne komponenter. Denne fremstillingsmetode sikrer kvaliteten og pålideligheden af ​​støbegodset, hvilket gør det til et af de almindeligt anvendte isoleringsmaterialer i elindustrien.

Kobbertråde er almindeligt anvendt i viklingerne af 33kV strømtransformatorer. Disse materialer har høj ledningsevne og mekanisk holdbarhed og kan effektivt transmittere strømsignaler, mens de modstår driftsbelastning.

Ud over dens funktionalitet er Youbians 33kV strømtransformatorer også kendt for deres engagement i kvalitet og innovation. Den integrerer avancerede funktioner, gennemgår strenge tests og opfylder industristandarder.

Detaljer

Designet af strømtransformatorer bruges til at måle og beskytte højspændingsdistributionsanlæg installeret internt

Værdien af ​​sekundærstrøm er 5A eller 1A, som kan kombineres. Målekredsløbets nøjagtighedsniveau er 0,2S, 0,2, 0,5S, 0,5, 1, 3, og nøjagtigheden af ​​beskyttelseskredsløbet er 5P, 10P og PS. Transformatoren opfylder det krævede nøjagtighedsniveau inden for området 25 % til 100 % af den nominelle belastning.

Begræns arbejdsstrømmen til 120 % af IN. I henhold til aftalen mellem producenten og kunden kan andre værdier angives, såsom 200 % af IN.

CT er konstrueret som en transformer med enkelte eller flere primærviklinger. Den nyeste struktur af disse 24 kV strømtransformatorer tillader ikke kun at skifte på sekundærsiden, men også på primærsiden. Hovedafbryderen kan nemt installeres ved at forbinde to jumpere til kredsløbet med to M12 skruer.

Designet af en 24 kV strømtransformator bruges til at måle og beskytte højspændingsdistributionsanlæg installeret internt.

Værdien af ​​sekundærstrøm er 5A eller 1A, som kan kombineres. Målekredsløbets nøjagtighedsniveau er 0,2S, 0,2, 0,5S, 0,5, 1, 3, og nøjagtigheden af ​​beskyttelseskredsløbet er 5P, 10P og PS. Transformatoren opfylder det krævede nøjagtighedsniveau inden for området 25 % til 100 % af den nominelle belastning.
