10 KV Strømtransformer

Hvorfor er Youbians holdbare 10 kV strømtransformer "øjet" i distributionssystemet? For i 10kV distributionssystemet er strømtransformere kerneudstyret til at sikre sikkerheden og nøjagtig måling af elnettet. De er som "øjnene" i strømsystemet, der konverterer højspænding og stor strøm til lavspænding og lille strøm i forhold, hvilket giver stabile signaler til måling, beskyttelse og overvågning.

Er du bekymret over vanskeligt valg, ustabil kvalitet og forsinket levering? Har du brug for en strømtransformator, der er kompatibel med 10kV koblingsudstyr og ringhovedenhed, og som opfylder både måle- og beskyttelseskrav? Tag et kig på Youbians 10 kV strømtransformer, den lever helt sikkert op til dine forventninger.

Produktkerneintroduktion

2.1 Produktdefinition og kernerolle

10 kV strømtransformator (CT) er et højspændingsstrømkonverteringsudstyr egnet til 10kV spændingsniveau, der tilhører en type elektromagnetisk transformer. Dens kernefunktion er at konvertere høje strømme på højspændingssiden (såsom 100A, 200A, 600A osv.) til standard 5A eller 1A sekundære strømme ved et fast transformationsforhold, der opnår elektrisk isolation mellem højspændingssystemer og lavspændingsmålinger og -beskyttelseskredsløb, samtidig med at der ydes nøjagtige strømstyrkesignaler til overvågning af energi, overvågning af energi, relæ.

2.2 Produktstruktur og tekniske egenskaber

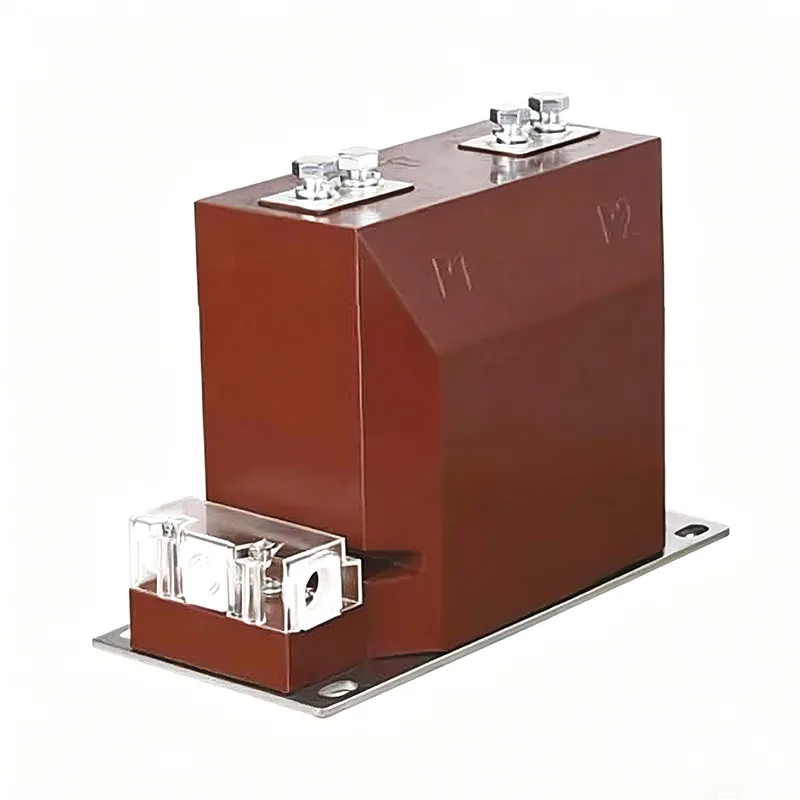

Denne 10 kV strømtransformator anvender en epoxyharpiks fuldt lukket støbeisoleringsstruktur med en brun epoxyharpiksskal som hovedlegemet. Primærviklingens P1/P2 klemmer er ført ud med kobberstænger, og sekundærviklingen udledes gennem en gennemsigtig samledåse. Bunden er udstyret med en rustfri stål monteringsplade, som er kompatibel med installationsstørrelsen på standard koblingsudstyr.

Den fuldt udstøbte struktur er oliefri, har ingen luftspalter, er fugtsikker, antifouling og eksplosionssikker og kan fungere stabilt i barske miljøer fra -40 ℃ til +40 ℃ uden behov for daglig vedligeholdelse;

Youbian understøtter flere nøjagtighedsniveauer såsom 0.2S og 0.5 til måling, 5P10 og 10P10 til beskyttelse, der opfylder måling og beskyttelsesbehov i forskellige scenarier;

Kan tilpasse forskellige forhold såsom 5/5 ~ 3000/5A, egnet til forskellige aktuelle specifikationer af 10kV distributionssystemer;

Jernkernen er lavet af højkvalitets siliciumstålplader, og viklingslayoutet er rimeligt, hvilket effektivt reducerer indflydelsen af ​​resterende magnetisme og sikrer målenøjagtighed under høj strømpåvirkning;

Integreret strukturelt design, kompakt størrelse, direkte installeret i 10kV koblingsudstyr, ringhovedenhed og bokstype understation, hvilket sparer skabsplads.

Kernefordele ved produktet

Fra udvælgelsen af ​​jernkernematerialer, vikling til epoxyharpiksstøbning, følger hver proces med 10kV beskyttelsesstrømtransformere strengt den nationale standard GB 1208-2006 "Current Transformers". Før fabrikken forlades, udføres 100 % af transformationsforholdsfejlen, vinkelfejlen, isolationsmodstandsspænding, temperaturstigning og andre omfattende tests for at forhindre ukvalificerede produkter i at forlade fabrikken;

Til specielle arbejdsforhold såsom stor højde, høj luftfugtighed og høj strøm kan specielle isoleringsniveauer, transformationsforhold og installationsdimensioner tilpasses til at imødekomme kundernes personlige behov;

10 kV strømtransformator er lavet af højkvalitets epoxyharpiks og importerede siliciumstålplader, som er anti-ældnings- og koronabestandige, med en levetid på mere end 30 år og kan drage fordel af engangsinstallation for livet;

Den sekundære vikling er designet med åbent kredsløbsbeskyttelse for at forhindre højspænding i at bringe udstyr og personales sikkerhed i fare, i overensstemmelse med strømsystemets sikkerhedsbestemmelser.

Anvendelse

Energimålingen af ​​10kV understationer, distributionsrum og bokstype understationer giver nøjagtige data til afregning af elregning;

Overstrømsbeskyttelsen, hurtigbrudsbeskyttelsen og differentialbeskyttelsen af ​​10kV koblingsudstyr og ringhovedenhed sikrer hurtig udløsning i tilfælde af fejl i elnettet;

Realtidsovervågning af strømforsyningsstatus gennem distributionsnetværksautomatiseringssystem og strømovervågning af smart grid;

10 kV strømdistributionssystemet i fabrikker, miner og datacentre sikrer sikkerheden ved industriel produktionselektricitet;

Det 10kV netforbundne system af solcelleanlæg og vindkraftprojekter er velegnet til de særlige arbejdsforhold ved ny energiproduktion.

Virksomhedens styrke og samarbejde tilfælde: Styrke skaber kvalitet, service vinder tillid

Zhejiang Dahu Electric Co., Ltd. er en professionel transformatorforsknings- og udviklings-, produktions- og salgsvirksomhed i Kina. Det er beliggende i Xiangyang Industrial Zone, Yueqing City, Zhejiang-provinsen, kendt som hovedstaden for elektriske apparater i Kina, med bekvem transport og komplette industrielle understøttende faciliteter. Virksomheden fokuserer på produktion af strømtransformatorer og spændingstransformatorer med spændingsniveauer som 10kV og 35kV. Det har avancerede epoxyharpiksstøbeproduktionslinjer og et omfattende testlaboratorium i Kina. Det har etableret ISO9001 kvalitetsstyringssystem og ISO14001 miljøstyringssystem. Dens produkter har bestået testning og certificering af nationale autoritative institutioner og eksporteres til mange lande og regioner såsom Sydøstasien, Mellemøsten og Afrika.

Virksomheden overholder altid forretningsfilosofien om "teknologisk førende, menneskeorienteret", tager produktkvalitet som virksomhedens liv, investerer kontinuerligt i forskning og udvikling, optimerer løbende produktets ydeevne og giver kunderne omkostningseffektive strømudstyrsløsninger.
