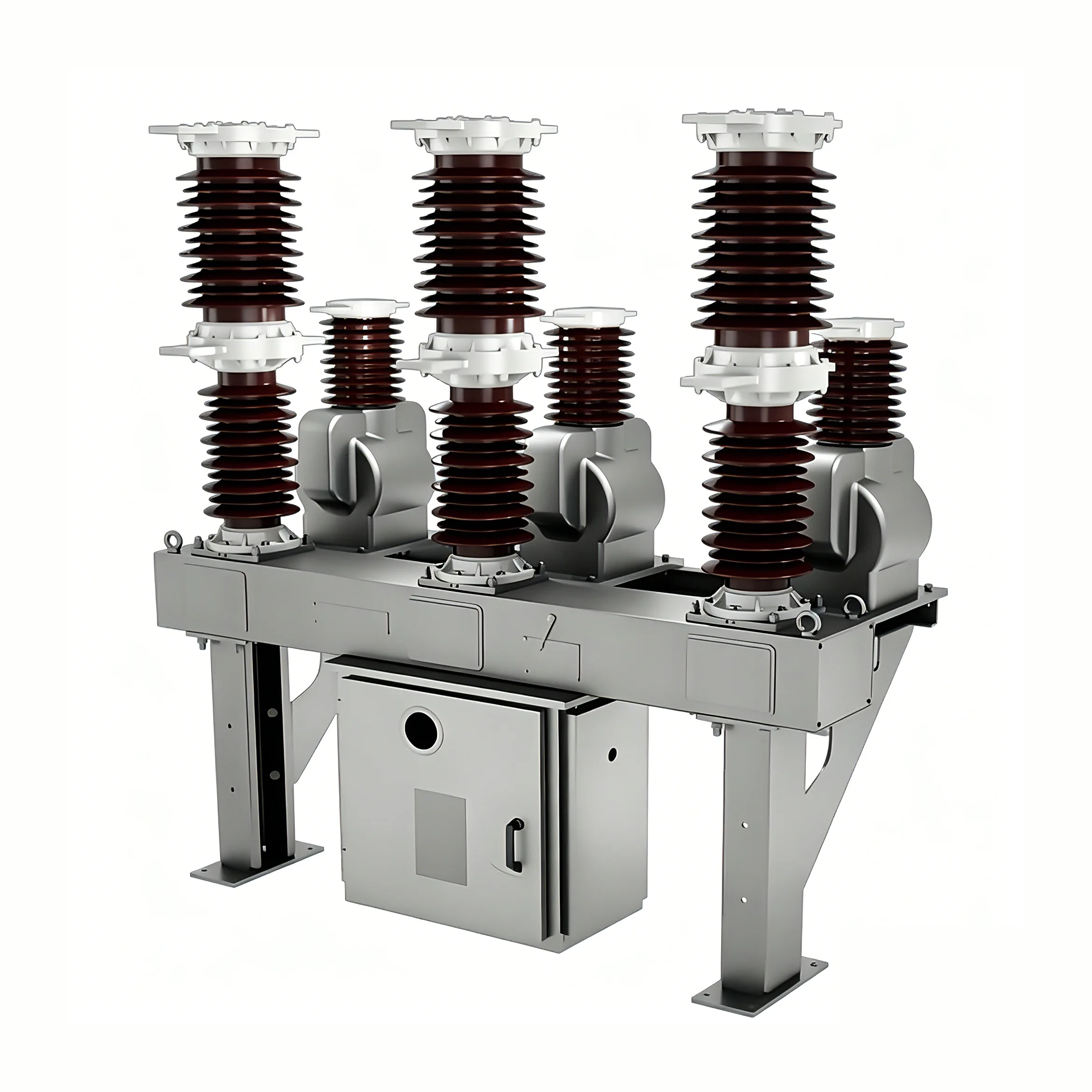

40,5kv Switch Genlukker

40,5kv afbryderafbryder (herefter benævnt "kredsløbsafbryder") er en ny generation af udendørs vakuumafbrydere udviklet af Youbian ved at introducere avanceret udenlandsk teknologi og kombinere den med egenskaberne fra Kinas elindustri. Anvendes hovedsageligt til udendørs distributionssystemer på 10-35kV i by- og landstrømsnet. Kombineret med påføring af belastningsstrøm, overbelastningsstrøm og kortslutningsstrøm kan den også bruges i andre lignende situationer.

arbejdsmiljø

Omgivelsestemperatur: -40 ℃ til 85 ℃

Daglig temperaturforskel: 25 ℃

Højde: ≤ 2000m

Vindhastighed ikke over 35m/s

Ingen normal intensitet vibration

Ingen stærke ætsende gasser eller medier (såsom syrer, baser, slam osv.)

Forureningsniveau: IV

Opladningstemperatur: -40 ℃ til 85 ℃

Funktioner

40.5kv switch genlukker er et forbedret designprodukt, der overholder ANSI/IEC standarder, udstyret med en magnetisk aktuator, tænd/sluk-enhed (RCWE type ACR har ikke manuel lukkeanordning), 3 strømsensorer, op til 3 spændingssensorer og flere funktioner såsom beskyttelseskurve (programmerbar), kommunikationslogik (APP-protokol, programmerbar, værktøjsbrug osv.), software, programmerbar, PC-bruger. RWK352 controller.

40,5kv switch genlukkeren er en solid isoleret genlukker belagt med silikonegummi og bruger ikke SF6 gasforsegling. Denne genlukker har høj krybeafstand og højere isoleringsniveau, velegnet til systemer op til 42kV niveau, BIL200kV.

40,5 kV omskifteren er designet til trefaset AC 50/60 Hz, med en nominel spænding på 40,5 kV, og er velegnet til udendørs højspændingsanlæg. Anvendes hovedsageligt i by- og landstrømsnet, transformerstationer og distributionssystemer i industri- og minevirksomheder til at bryde belastningsstrøm, overbelastningsstrøm og kortslutningsstrøm. På grund af den specielle ydeevne af vakuumafbrydere er de særligt velegnede til applikationer, der kræver hyppig drift og oliefri modifikation.

Denne model af strømafbryder vedtager en trefaset adskilt polstruktur for at sikre, at enfasede fejl ikke vil forårsage trefasede kortslutninger. Vakuumbueslukningskammeret er placeret inde i isoleringsmufferne i hver fase, hvilket eliminerer risikoen for kortslutningsfejl forårsaget af kondens. Den udvendige isolering af 40,5kv-afbryderen er lavet af importeret udendørs epoxyharpiks eller silikonegummimateriale, som har fremragende hydrofobicitet og antifouling-ydeevne, hvilket gør den velegnet til udendørs miljøer med høje krav til vejrbestandighed og barske driftsforhold. Afbryderen har en kompakt overordnet struktur, optager et lille område, er let og er nem at installere. Kassens indre er fyldt med transformerolie, men indeholder ikke svovlhexafluoridgas, hvilket opfylder kravene til oliefri transformation og miljøbeskyttelse.

Produktstandarder

Denne afbryder overholder følgende standarder: GB1984: Højspændingsafbrydere; GB/T11022: Generelle tekniske krav til højspændingskoblingsudstyr og kontroludstyr; JB3855:3,6~40,5kV Udendørs AC Højspændingsvakuumafbryder DL/T403:12~40. Tekniske specifikationer for bestilling af 5kV AC højspændingsvakuumafbrydere IEC56: AC højspændingsafbrydere
