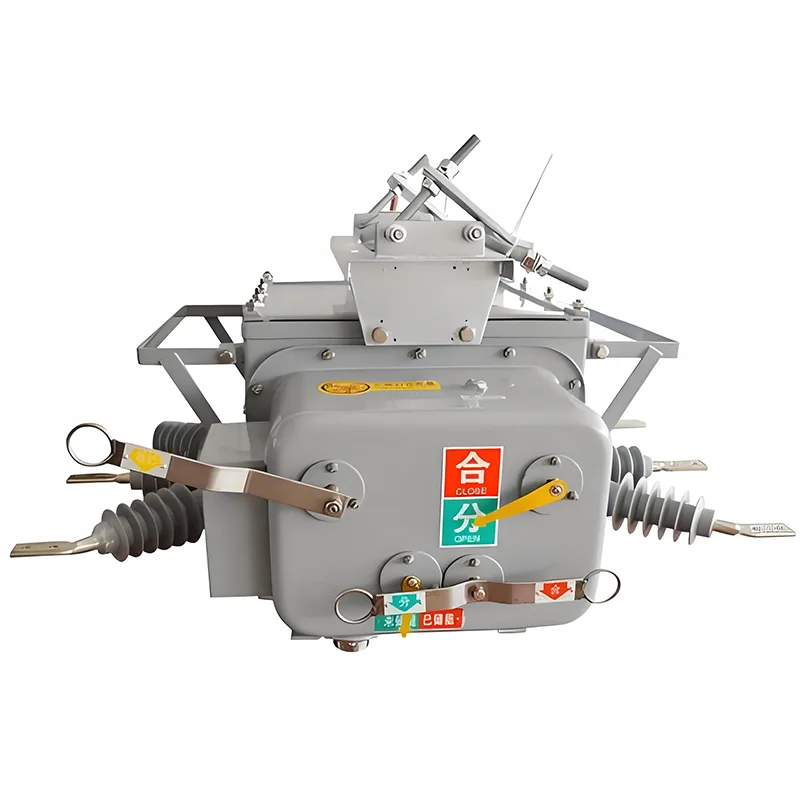

33kv Vakuum Afbryder

33kV vakuumafbryderen er det højeste kvalitetsprodukt produceret af Youbian og kan acceptere tilpasning. Som en af ​​de bedste leverandører og producenter i Kina er vi kvalificerede til at sige, at vores produktkvalitet er meget god, og at alt er op til standard! Ser frem til din ankomst og forespørgsel!

Specifikationer for elektrisk kontrol

Styrespænding: 220V DC, intern selvforsynende, ved hjælp af 250V, 22000 μF kondensatorer. Slutbrugeren skal kun forberede relæets hovedkontakt til lukning og åbning.

Hjælpespænding: 110V/220V DC, 110V/220V AC valgfri, kunder kan specificere før de afgiver en ordre.

Frakoblingstid: ≤ 8ms (fabrikstestregistreringer er vedhæftet for hver switch)

Lukketid: ≤ 11ms (fabrikstestregistreringer er vedhæftet for hver kontakt)

Anbefalet kontrolpulstid: 0,1s

Ledningsmetode til vakuumafbryder

Sørg for, at slutbrugeren forbinder samledåsen til BRZW32 vakuumkontakten i henhold til følgende diagram. Forgreningsboksen er en selvdrevet controller.

Før du bruger kontakten på højspændingsledninger, skal du sikre dig, at hvert kabelstik er tilsluttet korrekt.

Tryk venligst på kontaktknapperne (A, B, C) for hver fase og kontroller, om forbindelsen er god. Den normale arbejdstilstand er, at hver fases elektriske kontrol er afstemt med den tilsvarende korrekte faseafbryder. Selvdrevet samledåse (switch controller)

Vigtigheden af ​​mellemspændingsstrømsystemer

I moderne elnet er en 33kV vakuumafbryder den primære beskyttelsesmekanisme for infrastruktur og personale. Det er afgørende for at opretholde nettets stabilitet ved at styre belastningsstrømmen og straks fjerne kortslutningsfejl op til 31,5 kA.

Beskyt dyrt udstyr såsom transformere, kondensatorbanker og transmissionsledninger mod overspænding.

Kan sikre den korteste nedetid for industrianlæg, transformerstationer og vedvarende energianlæg (vind/sol).

Miljøvenlig drift: I modsætning til SF6-afbrydere producerer vores 33kV vakuumafbrydervakuumteknologi ikke drivhusgasemissioner og er i overensstemmelse med globale miljømæssige bæredygtighedsmål.

Overholder internationale IEC- og ANSI-standarder

I højspændingsteknik kan pålidelighed og sikkerhed ikke kompromitteres. Youbian producerer strengt 233kV vakuumafbrydere i overensstemmelse med store internationale og nationale standarder for at sikre deres globale kompatibilitet og sikkerhed.

Vigtigste overholdelsesstandarder

IEC 62271-100: Højspændingskoblingsudstyr og kontroludstyr.

GB 1984: National standard for højspændings-vekselstrømsafbrydere.

ISO-certificering: Vores produktionsfaciliteter har bestået ISO9001 (Quality Management System), ISO14001 (Environmental Management System) og ISO45001 (Coccupational Health and Safety Management System) certificeringer.

Disse certificeringer sikrer, at hver enhed har ensartet dielektrisk ydeevne, mekanisk holdbarhed (M2-niveau) og sikker drift under nominelle parametre.
