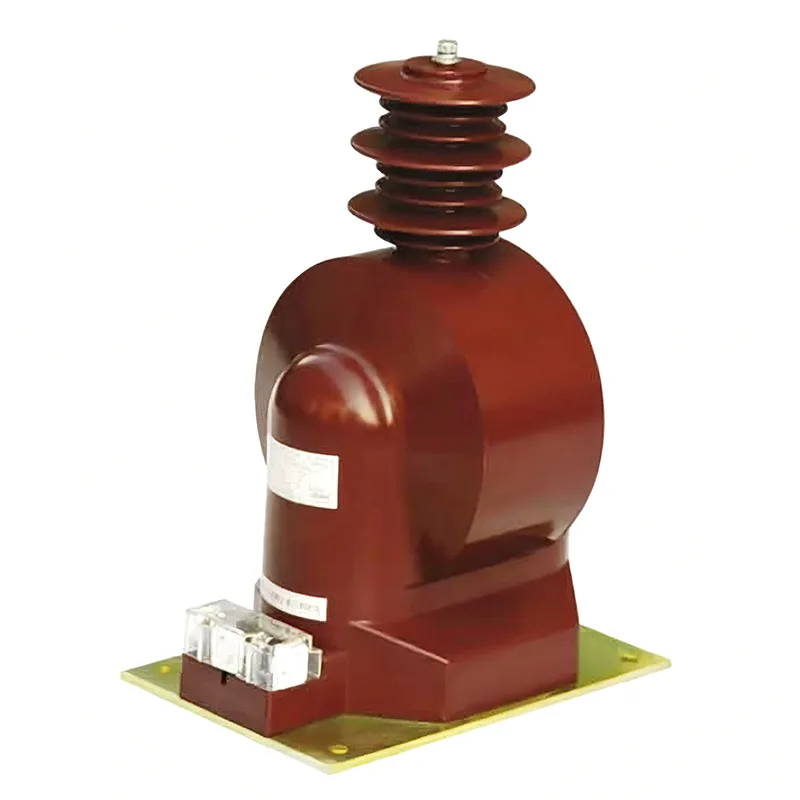

35 kV spændingstransformer

Som producent af højkvalitets 35 kV spændingstransformatorer kan Youbian vælge at købe spændingstransformere fra vores fabrik, når du har svært ved at vælge eller er ubeslutsom. Vi er en producent med mange års erfaring, komplet udstyr og et team til at løse alle problemer for dig.

Hvad er de strukturelle egenskaber ved spændingstransformatorer?

1) Olie nedsænket spændingstransformator

Olie nedsænkede spændingstransformatorer er opdelt i enkelttrins- og serie-entrinstyper. Enkelttrinstypen kan bruges til spændingsniveauer på 220kV og derunder, mens serietypen kan bruges til alle spændingsniveauer på 66kV og derover. De primære og sekundære viklinger af enkelttrinstypen er viklet på en fælles jernkerne, med isolering ikke graderet, og energiomsætning opnås gennem magnetisk kobling. Kaskadetypen består af flere primære viklinger med det samme antal vindinger samlet på den samme jernkerne med halvdelen af ​​antallet af viklinger, arrangeret fra top til bund og forbundet mellem højspænding og jord.

2) SF6 gasisoleret spændingstransformator

Den SF6 gasisolerede spændingstransformator består af et hus, isoleringsmuffe, jernkerne, primære og sekundære viklinger og installationstilbehør. Den primære vikling antager generelt en pagodeformet lagdelt vikling og er viklet på en graderet måde. Den sekundære vikling er en lagdelt vikling, viklet tæt til jernkernen, som normalt er en enkeltfaset dobbeltsøjlelamineret jernkerne. SF6 gasisolerede spændingstransformere kan matches med GIS eller bruges som uafhængige SF6 gasisolerede spændingstransformere.

Hvad er ledningsmetoderne til spændingstransformatorer?

1) Enkeltfasede ledninger bruges almindeligvis i systemer med høj jordstrøm for at bestemme, om der ikke er nogen spænding eller synkronisering i ledningen. Begge faser kan tilsluttes, men et andet kriterium er at bruge den tilsvarende fase af busspændingen.

2) En spændingstransformator, der er forbundet mellem to spændingsfaser, bruges hovedsageligt i små strømjordingssystemer til at bestemme, om linjen er under ingen spænding eller synkron, fordi små jordingsstrømsystemer tillader enfaset jording. Hvis der kun bruges en enkelt fase-til-jord-spændingstransformator, hvis spændingstransformatoren er nøjagtigt i jordingsfasen, og den målte jordspænding for den fase er nul, er det umuligt at verificere, om ledningen ikke er under spænding. Hvis det vurderes forkert, kan det forårsage ikke-synkron lukning

Følgende skal bemærkes i ledningsføringen af ​​strømtransformatorer

1) Den sekundære side af 35 kV spændingstransformatoren må ikke være åben under brug. Ved adskillelse af instrumenter eller relæer under brug, skal den sekundære side kortsluttes på forhånd. Under installationen skal ledningerne være pålidelige, og det er ikke tilladt at installere sikringer på den sekundære side;

2) Den sekundære side skal have den ene ende jordet. Forebyg isoleringsskader på den primære og sekundære side, og forhindre højspænding i at trænge ind i den sekundære side, hvilket bringer personlig og udstyrs sikkerhed i fare;

3) Vær opmærksom på polariteten ved ledningsføring. Polaritetsklemmerne på strømtransformatorens primære og sekundære sider er angivet med bogstaver.

4) Primærsiden er seriekoblet i kredsløbet, og sekundærsidens relæ eller måleinstrument er seriekoblet.
