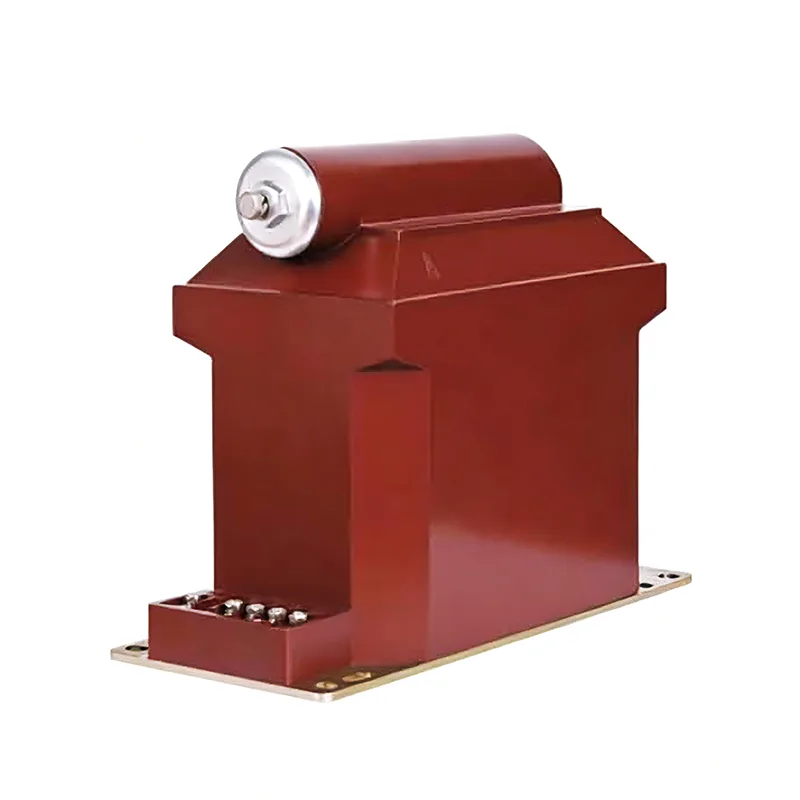

33 kV spændingstransformer

Youbians holdbare 33 kV spændingstransformator bruger specielle viklings- og afskærmningsteknikker til de primære og sekundære spoler for at forbedre spændingsspændingsfordelingen. Hver spole er omhyggeligt isoleret med polyesterfilm for at give en høj dielektrikum mellem lagene. Saml den færdige viklingsstruktur og dobbeltringjernskerne på understøtningsrammen.

Forholdsregler

1. Inden den tages i brug, skal 1,33 kV spændingstransformatoren gennemgå prøvning og eftersyn i henhold til de angivne punkter i forskrifterne. For eksempel polaritetsmåling, forbindelsesgruppe, isolationsrystning, kernefasesekvens mv.

2. Ledningerne til spændingstransformatoren skal sikre dens korrekthed. Den primære vikling skal forbindes parallelt med det testede kredsløb, og den sekundære vikling skal forbindes parallelt med spændingsspolen på det tilsluttede måleinstrument, relæbeskyttelsesanordning eller automatisk enhed. Samtidig skal man være opmærksom på korrektheden af ​​polariteten.

3. Kapaciteten af ​​belastningen, der er tilsluttet den sekundære side af 33 kV-spændingstransformatoren, bør være passende, og belastningen, der er tilsluttet den sekundære side af spændingstransformatoren, bør ikke overstige dens nominelle kapacitet, ellers vil det øge fejlen i transformeren og gøre det vanskeligt at opnå målenøjagtighed.

4. Kortslutninger er ikke tilladt på sekundærsiden af ​​4,33 kV spændingstransformatoren. På grund af den lille impedans inde i spændingstransformatoren, hvis sekundærkredsløbet kortsluttes, vil der opstå en stor strøm, som vil beskadige det sekundære udstyr og endda bringe personlig sikkerhed i fare. Spændingstransformatorer kan udstyres med sikringer på sekundærsiden for at beskytte sig mod skader forårsaget af sekundærside kortslutninger. Hvor det er muligt, bør der også installeres sikringer på den primære side for at beskytte højspændingsnettet mod at bringe det primære systems sikkerhed i fare på grund af fejl i transformatorens højspændingsvikling eller ledningsledninger.

5. For at sikre menneskers sikkerhed ved kontakt med måleinstrumenter og relæer skal spændingstransformatorens sekundære vikling have et jordingspunkt. For efter jording, når isoleringen mellem primær- og sekundærviklingen er beskadiget, kan det forhindre højspænding i at bringe den personlige sikkerhed i instrumenter og relæer i fare.

6. Spændingstransformatorens sekundære side må ikke kortsluttes.

Til isolering og beskyttelse bliver komponenten automatisk vakuumtrykstøbt ind i hydrofob cycloalifatisk epoxyharpiks (HCEP). HCEP-materiale har fremragende buebane, ozon- og ultraviolet modstand, samtidig med at fysisk styrke bevares. De hydrofobe overfladeegenskaber af HCEP sikrer dens yderst pålidelige ydeevne i fugtige, fugtige eller forurenede omgivelser.

Kan bruges til 35KV distributionslinjer, kulminer, kraftværker, jernbaner og fabrikker.

33 kV spændingstransformatoren overholder strengt IEC60044-2; IEC 61869-1，3； ANSI/IEEE C57.13.

anvendelse

Jernbane;Kulminer;Strømmåler;kraftværk;Elektrisk energimåler;Elværk;Mellemspændingskoblingsudstyr;Olie- og gasselskaber;Strømdistributionsboks;Strømdistributionssystem;Luftisoleret kabinet;Ringnetværksskab;Måleinstrument;Elektricitetsbureau;Mellemspændingsenergikvalitetsanalysator;Industri- og minedrift;

funktion

Vægt: 50 kg;

Levetid: 30 år;

Materiale: Epoxyharpiks (HCEP);

Nominel spænding op til 36 kV;

Nøjagtighedsniveau: 0,2 0,5 6P 3P;

33KV 35KV 36KV indendørs anvendelse;

Single pol spænding transformer design;

Begrænset termisk effekt (VA): 300VA/600VA;

Rimelig struktur, robust struktur;

Nominel spændingsforhold: 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3;

Nominel basisisolationsniveau (BIL) op til 200 kV;

Fremragende kortslutnings- og varmebestandighed;
