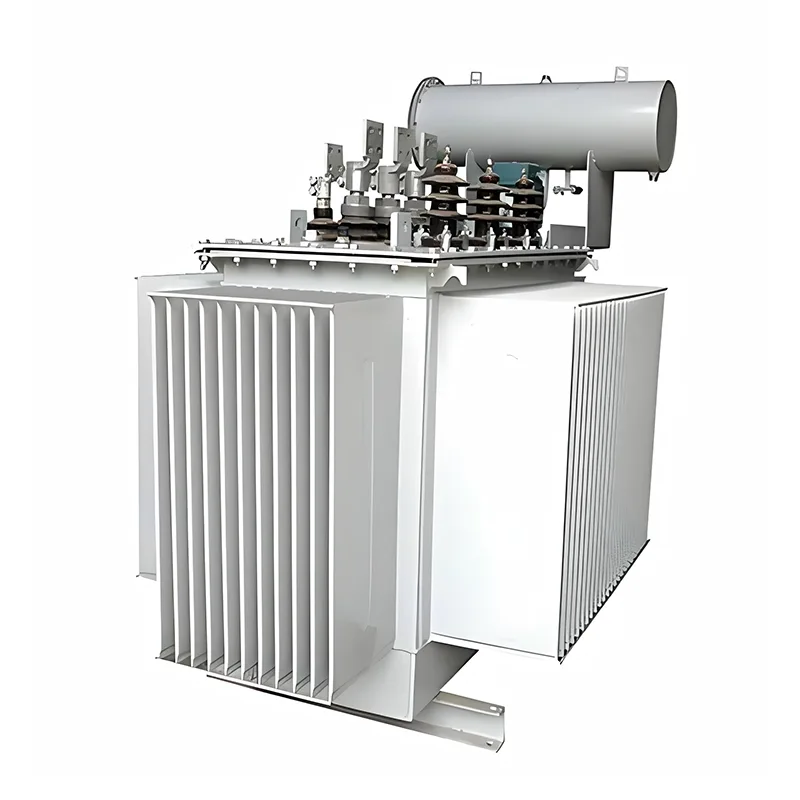

33kv 12 12,5 Mva 3 Phase Power Transformer

Youbian er en førende leverandør af 33kV 12 12,5 Mva 3 Phase Power Transformers i Kina. Vi har fabrikker placeret mellem upstream og downstream leverandører, med en absolut prisfordel. Hvis du er interesseret i vores produkter, kan du kontakte os for forespørgsler, og vi kan sørge for, at specialister tilpasser dem!

Vedligeholdelsesvejledning

1. Når vi udfører vedligeholdelse på en 33kV 12 12,5 Mva 3 Phase Power Transformer, prioriterer vi sikkerheden for alt personale på stedet. Følg venligst de relevante driftsprocedurer og sikkerhedsforanstaltninger nøje for at forhindre ulykker.

2. Vedligeholdelse af transformere bør udføres af fagfolk med relevant viden og erfaring. De kan nøjagtigt vurdere driftsstatus og problemer med transformere og træffe tilsvarende foranstaltninger.

3. Vedligeholdelse bør udføres i henhold til den forudbestemte plan for at sikre regelmæssig vedligeholdelse. Overholdelse af vedligeholdelsesplanen hjælper med at forhindre funktionsfejl forårsaget af uagtsom vedligeholdelse.

4. Vedligeholdelsesprocessen og resultaterne af 33kV 12 12,5 Mva 3 Phase Power Transformer bør registreres i detaljer. Dette inkluderer vedligeholdelsesdatoer, udførte aktiviteter, testresultater osv. til fremtidig analyse og reference.

5. Under vedligeholdelse bør der gøres forberedelser til at håndtere nødsituationer. Dette inkluderer at have nødvendige vedligeholdelsesværktøjer og reservedele samt kontaktoplysninger til vedligeholdelsestjenester.

Strukturelle egenskaber

(1) Jernkerne

Jernkernen er lavet af koldvalsede orienterede siliciumstålplader. Lamineringerne skæres ved hjælp af GEORG skærelinjer med fast længde,

Denne skærelinje har funktionerne trinvis stablingsskæring og automatisk stabling.

Den multi-level laminerede struktur kan reducere tab og støj.

Stålpladerne i jernkernesøjlen og åget klemmes sammen med glasepoxyharpiksklæber.

(2) Opvikling

Lederen af ​​33kV 12 12,5 Mva 3 Phase Power Transformer er lavet af højkvalitets emaljeret kobbertråd eller papirindpakket kobbertråd, og viklingsformerne inkluderer:

Tromle, spiral, forbedret spiral, kontinuerlig og forskudt for at sikre isoleringsstyrke. Standardtapespecifikationen er ± 2 * 2,5 % for højspændingsviklinger.

(3) Brændstoftank

Brændstoftanken, brændstoftankdækslet og olieopbevaringstanken er alle lavet af korrugerede stålplader. Der anvendes små transformatorer

Dyb olietank og olietankdæksel, mens store transformere bruger klokkeformede olietanke. Den korrugerede struktur er en effektiv oliekølingsmetode.

(4) Isoleringsolie

Fyld brændstoftanken med mineralolie af høj kvalitet, der opfylder IEC296-standarden, uden PCB eller PCT.

Isoleringsolie bruges til at hjælpe med at afkøle transformatorer og give isolering mellem nogle af de indvendige spændingsførende dele.

(5) Trykskifter

Tapskiftere bruges til at regulere transformatorernes udgangsspænding til det ønskede niveau. Vi opnår dette ved at ændre højspændingsviklingens drejninger for at ændre transformatorforholdet i systemet. Trinkobleren kan være en trinkobler med on-load (OLTC) eller en off-load trinkobler (OCTC).

(6) Montering

Den aktive del af transformatoren er samlet fra jernkernen og viklingen. Den aktive del anvender multivikling og isobarisk tør samlingsmetode, hvilket effektivt forbedrer elektrisk styrke og kortslutningsmodstand.

Test udstyr

Højteknologisk udstyr skal bruges og testes grundigt i henhold til IEC-standarder, hvilket sikrer kvaliteten og pålideligheden af ​​hver af vores 33kV 12 12,5 Mva 3-fasede krafttransformere.
